  • 斯派莎克蒸汽过滤器

  • 斯派莎克蒸汽过滤器

    • 成熟流体结构：Y 型流道设计，介质流通顺畅，压损小，不易积污；阀体铸造带有流向箭头，安装辨识清晰。

    • 多元化材质可选：灰铸铁、球墨铸铁、316 不锈钢阀体，适配普通蒸汽、腐蚀性介质、洁净蒸汽工况。

    • 标准不锈钢滤网：标配 316L 不锈钢滤网；DN15~DN80 孔径 0.8mm，DN100~DN200 孔径 1.6mm；可定制 40/100/200 目滤网、蒙乃尔合金滤网。

    • 维护便捷：底部端盖螺栓锁紧，停机即可拆卸清洗滤网，无需整体拆除管路。

    • 支持排污改造：阀盖预留加工位置，可钻孔加装排污阀，实现在线定期排污。

    • 宽泛工况范围：PN16 标准，最高耐温 300℃，最低 - 10℃，适配饱和蒸汽、过热蒸汽、热水、压缩空气。

    • 多法兰标准：可选 EN PN16、ANSI 150 法兰，兼容国内与欧美管道标准。


    • ￥0.00
      ￥0.00
商品描述

  • 成熟流体结构：Y 型流道设计，介质流通顺畅，压损小，不易积污；阀体铸造带有流向箭头，安装辨识清晰。

  • 多元化材质可选：灰铸铁、球墨铸铁、316 不锈钢阀体，适配普通蒸汽、腐蚀性介质、洁净蒸汽工况。

  • 标准不锈钢滤网：标配 316L 不锈钢滤网；DN15~DN80 孔径 0.8mm，DN100~DN200 孔径 1.6mm；可定制 40/100/200 目滤网、蒙乃尔合金滤网。

  • 维护便捷：底部端盖螺栓锁紧，停机即可拆卸清洗滤网，无需整体拆除管路。

  • 支持排污改造：阀盖预留加工位置，可钻孔加装排污阀，实现在线定期排污。

  • 宽泛工况范围：PN16 标准，最高耐温 300℃，最低 - 10℃，适配饱和蒸汽、过热蒸汽、热水、压缩空气。

  • 多法兰标准：可选 EN PN16、ANSI 150 法兰，兼容国内与欧美管道标准。

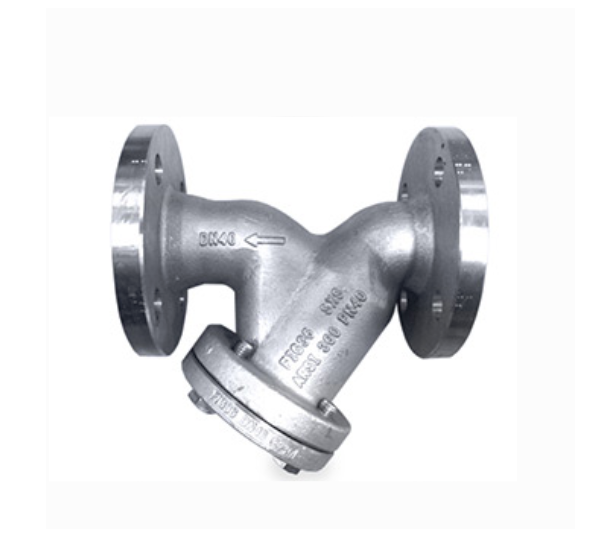

斯派莎克Fig33Y型蒸汽过滤器

一、产品型号汇总

斯派莎克主力型号

  1. FIG33：灰铸铁 Y 型过滤器 PN16 法兰连接

  2. FIG33.1：球墨铸铁 Y 型过滤器 PN16 法兰连接

  3. FIG13：铸铁 Y 型过滤器 PN16 螺纹 BSP/NPT

  4. FIG12：青铜螺纹 Y 型过滤器 PN25

  5. FIG16 / FIG16L：316 不锈钢螺纹 Y 型过滤器

  6. FIG3616：316 不锈钢法兰 Y 型过滤器

二、产品简介

斯派莎克 FIG33 系列 Y 型过滤器是蒸汽、热水、压缩空气工艺管路标配前置过滤设备，广泛配套疏水阀、减压阀、温控阀、流量计、换热设备前端。设备用于截留管道内铁锈、焊渣、水垢、固体颗粒杂质，避免下游自控元件磨损、堵塞、失效，延长整套系统使用寿命。

产品遵循欧洲压力设备 PED 指令制造，适配工业蒸汽系统、暖通供热、食品加工、化工、印染等工况；阀体铸造成型，流通结构优化，压力损失低，滤网拆装维护便捷，支持选配排污接口，满足连续生产工况使用。

三、技术尺寸参数表（FIG33 PN16 法兰）表格

公称通径 DN连接方式总长 L (mm)中心高度 H (mm)螺栓数量标准滤网孔径
DN15法兰 PN161309540.8mm
DN20法兰 PN1615010540.8mm
DN25法兰 PN1616011540.8mm
DN32法兰 PN1618013040.8mm
DN40法兰 PN1620014240.8mm
DN50法兰 PN1623016080.8mm
DN65法兰 PN1629019080.8mm
DN80法兰 PN1631021580.8mm
DN100法兰 PN1635025581.6mm
DN125法兰 PN16400295121.6mm
DN150法兰 PN16480330121.6mm
DN200法兰 PN16600410121.6mm

四、通用技术参数

  • 设计压力：PN16（16 bar g）

  • 最高允许温度：300℃

  • 最低工作温度：-10℃

  • 阀体材质：FIG33 灰铸铁；FIG33.1 球墨铸铁

  • 密封垫片：柔性石墨增强垫片

  • 壳体水压试验压力：2.4 MPa

五、结构图说明

Y 型过滤器结构组成

  1. 阀体：主流通壳体，铸造成型，进出口直通，Y 型分支容纳滤网；

  2. 过滤网筒：316L 不锈钢穿孔滤网，拦截固体杂质；

  3. 端盖：滤网底部封盖，螺栓紧固；

  4. 密封垫片：阀体与端盖之间，防止介质外漏；

  5. 紧固螺栓组件：拆卸端盖，取出滤网清洗；

结构简图布置建议：介质水平流入→进入滤网外侧→流体穿过滤网向内流通→正向流出；杂质被截留在滤网外部空腔。

六、安装提示

  1. 蒸汽 / 气体管路：Y 型支管水平侧向安装；

  2. 水液体管路：Y 型支管垂直向下安装；

  3. 必须按照阀体箭头方向安装，不可反向；

  4. 建议过滤器前后加装阀门，方便离线检修；

  5. 长期运行工况建议加装排污阀，定期排渣。
