斯派莎克产品中心
  • 斯派莎克TVA蒸汽流量计

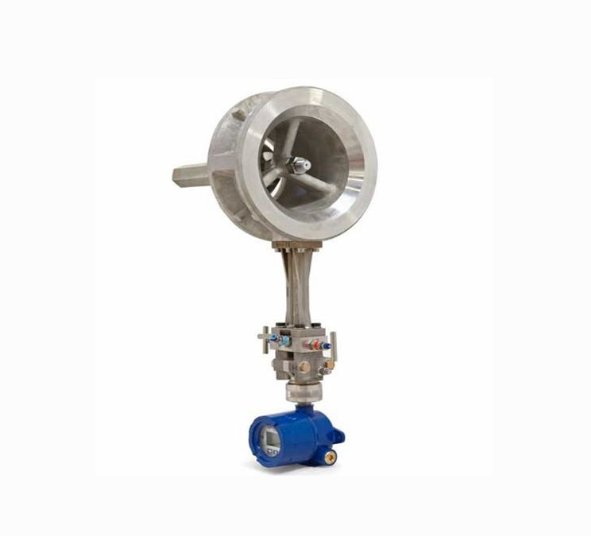

  • 斯派莎克TVA蒸汽流量计

    产品优势

    1. 维护成本低：无复杂引压管路，不易积水、堵塞，日常检修工作量远低于孔板流量计；

    2. 改造项目首选：无需大范围改造管道，新旧蒸汽管网升级计量工程适配性强；

    3. 安装工期短：对夹式结构，两片法兰中间夹持安装，拆装便捷；

    4. 支持就地 / 远程显示：搭配 M741/M750 积算仪，现场读数或中控远程监控；

    5. 长期运行稳定性强：斯派莎克原厂标定，适合连续 24 小时工业工况；

    6. 支持贸易计量验收：可提供相关资料，满足园区、工厂能源审计要求。


    • ￥0.00
      ￥0.00
商品描述

产品优势

  1. 维护成本低：无复杂引压管路，不易积水、堵塞，日常检修工作量远低于孔板流量计；

  2. 改造项目首选：无需大范围改造管道，新旧蒸汽管网升级计量工程适配性强；

  3. 安装工期短：对夹式结构，两片法兰中间夹持安装，拆装便捷；

  4. 支持就地 / 远程显示：搭配 M741/M750 积算仪，现场读数或中控远程监控；

  5. 长期运行稳定性强：斯派莎克原厂标定，适合连续 24 小时工业工况；

  6. 支持贸易计量验收：可提供相关资料，满足园区、工厂能源审计要求。


斯派莎克 TVA 蒸汽流量计

品牌：斯派莎克
说明：TVA是斯派莎克市场主流一体式蒸汽流量计，多用于工厂蒸汽能耗计量、贸易结算。
一、产品型号清单

TVA 系列靶式可变面积蒸汽流量计

  1. TVA50：DN50 对夹式流量计

  2. TVA80：DN80 对夹式流量计

  3. TVA100：DN100 对夹式流量计

    选配附件型号：

  • M741：现场流量显示积算仪

  • M750：远程流量数据采集显示器

  • 压力传感套件：过热蒸汽测量专用组件

补充产品线（可选增加页面选型）

  • Gilflo ILVA：变面积差压式流量计（大口径）

  • VLM30：涡街流量计（通用蒸汽、水、压缩空气）

二、产品简介

斯派莎克 TVA 流量计为一体式靶式可变面积蒸汽专用流量计，专为饱和蒸汽、过热蒸汽流量计量研发，广泛应用食品加工、印染、化工、热力供热、制药等蒸汽系统，用于能耗统计、车间分表计量、供需双方贸易结算。
仪表采用弹簧负载活动锥体测量原理，内置温度传感器实现蒸汽密度自动补偿，一体式集成结构，无需繁杂引压管路。对比传统孔板流量计，所需直管段极短，狭小机房、管道密集场景均可安装；输出标准 4~20mA、脉冲信号，支持 Modbus RS485 通讯，可对接 PLC、DCS 系统以及斯派莎克流量积算仪，实时显示瞬时流量、累积蒸汽用量。设备符合国内特种设备规范，支持 TS 认证，满足正规计量验收要求。

三、产品性能特点

  1. 安装空间要求低：无需超长直管段，前后仅需短直管，适配改造项目空间受限工况；

  2. 一体化密度补偿：内置温度传感器，饱和蒸汽自动密度补偿；选配压力组件即可测量过热蒸汽；

  3. 量程范围宽广，低流量测量能力优异，负载波动大的生产线依然保持稳定测量；

  4. 集成度高，减少泄漏点：一体式传感结构，取消复杂差压引压管，降低管路渗漏故障；

  5. 高精度测量：10%~100% 量程内精度 ±2% 实际流量，重复性好，满足能耗核算；

  6. 多种信号输出：二线制 4~20mA、脉冲输出，可选 RS485 Modbus 通讯；

  7. 介质适应性强：耐高温饱和蒸汽、过热蒸汽，耐受管道少量杂质；

  8. 多法兰标准兼容：适配 EN PN16/PN25/PN40、ASME B16.5 Class150/300、JIS 标准法兰。

四、产品优势

  1. 维护成本低：无复杂引压管路，不易积水、堵塞，日常检修工作量远低于孔板流量计；

  2. 改造项目首选：无需大范围改造管道，新旧蒸汽管网升级计量工程适配性强；

  3. 安装工期短：对夹式结构，两片法兰中间夹持安装，拆装便捷；

  4. 支持就地 / 远程显示：搭配 M741/M750 积算仪，现场读数或中控远程监控；

  5. 长期运行稳定性强：斯派莎克原厂标定，适合连续 24 小时工业工况；

  6. 支持贸易计量验收：可提供相关资料，满足园区、工厂能源审计要求。

五、尺寸参数表（TVA 标准对夹型）表格

型号公称通径 DN整体长度 L (mm)最大外径 D (mm)适用法兰标准重量 (kg)
TVA50DN5062165PN16/25/40、Class150/3007.2
TVA80DN8076200PN16/25/40、Class150/30011.5
TVA100DN10090235PN16/25/40、Class150/30016.8

通用技术参数

  • 测量介质：饱和蒸汽、过热蒸汽（过热蒸汽需加装压力传感器套件）

  • 供电：DC24V 二线制

  • 信号输出：4~20mA、脉冲输出；可选 RS485 Modbus

  • 精度：±2% 实际流量（10%~100% FS）

  • 最高介质温度：350℃

  • 最大设计压力：40 bar (g)

  • 防护等级：IP65

  • 壳体材质：不锈钢 316L；测量锥体：特种不锈钢

六、结构图文字说明

TVA 流量计结构组成

  1. 仪表主体壳体：316 不锈钢对夹筒体，流体通道；

  2. 活动测量锥体：感受流体推力，根据流量轴向移动；

  3. 复位弹簧：与流体推力平衡，锥体位置对应流量大小；

  4. 应变传感模块：采集锥体受力信号，转化为流量电信号；

  5. 内置温度探头：采集蒸汽温度，实现密度补偿运算；

  6. 接线外壳：电气腔，电缆入口，信号处理电路板；

  7. 密封组件：耐高温石墨垫片，防止蒸汽外泄。

流体原理简述
蒸汽水平流入筒体，推动锥体克服弹簧力向后移动，流体从锥体与筒体内壁的环形间隙流过；流量越大，锥体位移量越大。传感器采集受力信号，结合内置温度信号运算，输出经过密度补偿的蒸汽质量流量。

七、安装注意事项

  1. 管道水平安装，介质流向与本体箭头保持一致；

  2. 流量计前后建议配套斯派莎克 Y 型过滤器，防止焊渣杂质冲击锥体；

  3. 蒸汽管路建议增设疏水装置，避免冷凝水长期冲击测量元件；

  4. 前后配套截止阀，便于检修时隔离管路；

  5. 过热蒸汽工况必须加装原厂压力传感套件。
