一、产品简介

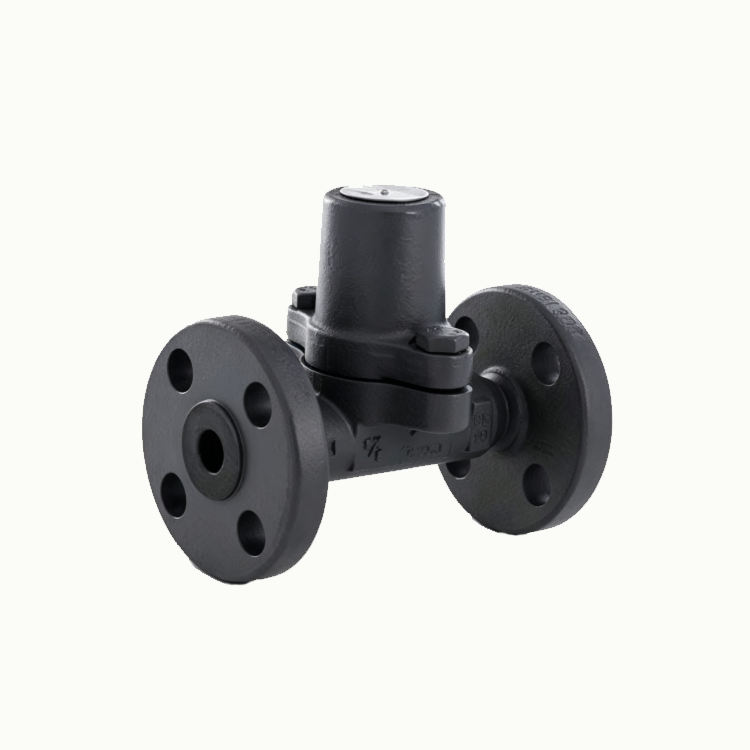

斯派莎克双金属式蒸汽疏水阀为热静力型锻钢疏水设备，是蒸汽系统节能排凝核心部件，主流包含 SM45 中压通用款、ISMC32 可监测款、TB 小型伴热款三大系列，依托差异化碟片式双金属感温元件实现精准温感启闭斯派莎克。

设备核心原理利用两种膨胀系数不同的不锈钢金属片复合元件，随介质温度形变自动开关阀口：低温时阀全开，快速排空系统冷空气、低温冷凝水；温度接近饱和蒸汽时元件受热弯曲闭合阀座，杜绝蒸汽泄漏，可在低于饱和蒸汽温度下持续排放凝水，充分回收冷凝水显热，大幅减少闪蒸二次蒸汽损耗斯派莎克阀...。

阀体整体采用锻造碳钢 / 不锈钢一体成型，内置 304 不锈钢滤网，适配饱和蒸汽、过热蒸汽、伴热管线、换热设备、反应釜、分汽缸等工况，覆盖 0.1~6.4MPa 全压力区间，支持螺纹、法兰、承插焊、对焊多连接形式，可满足食品、医药、化工、暖通、电力、造纸全行业蒸汽系统疏水需求，全系可在线拆解维修，配套 Spiratec 监测组件可接入智能疏水在线检测系统，实现远程工况监控英国斯派莎。

二、产品核心特点

（一）节能降耗，漏汽率极低

1. 精准温感自适应调节，蒸汽泄漏率≤0.3%，远优于国标 GB/T 12251 限值 1%，长期运行大幅降低锅炉蒸汽损耗；

2. 低温排水设计，留存冷凝水中大量显热，减少闪蒸蒸汽产生，适配冷凝水回收系统，背压耐受性能优异，节能效率提升 20% 以上斯派莎克阀...。

（二）结构坚固，耐恶劣工况

1. 全锻造阀体阀盖，承压强度高，抗水锤、抗冻裂、耐腐蚀性冷凝水，压力波动、启停冲击下无卡阻失效；

2. 直流通路大间隙流道，不易被铁锈、水垢杂质堵塞，内置一体式不锈钢过滤器，前置拦截污物，维护周期延长至 12 个月以上。

（三）排气性能优异，系统启动快

低温状态阀口完全敞开，自动快速排空管道内冷空气、不凝性气体，无气锁、气堵问题，设备开机升温速度显著提升，无需加装旁通手动排气阀。

（四）适配范围广，选型灵活

1. 多系列差异化元件：小口径采用圆片弹簧组件，中大口径采用多爪式双金属片，消除传统单金属片热惯性，温度响应灵敏；

2. 压力、温度覆盖区间宽，支持饱和蒸汽、高温过热蒸汽、室外防冻伴热管线、间歇生产设备等各类负荷波动场景；

3. 可选外置温度调节结构，带压在线调整排水温度，适配工况频繁变动生产线。

（五）安装维护便捷，通用性强

1. 可在线维修，无需整体拆除管路，仅拆卸阀盖即可更换双金属元件、阀座密封件，备件通用化程度高；

2. 多连接标准兼容：BSP/NPT 螺纹、PN40/PN64 国标法兰、ANSI 150/300/600 美标法兰、承插焊、对焊；

3. 自带监测接口（ISMC32 系列），搭配斯派莎克智能检测系统，实现疏水阀故障远程预警，适配智慧工厂蒸汽管理。

（六）安全合规

承压部件通过 TÜV 认证，符合 AD-Merkblatt 压力容器标准，全系材质无重金属析出，食品医药工况可安全使用。

三、尺寸与技术参数（主流 SM45/ISMC32 标准款）

1. 通用技术性能参数

表格

2. SM45 法兰款外形尺寸（单位：mm，重量 kg）

表格

3. ISMC32 螺纹款尺寸（小型通用款）

表格

4. TB3/TB11 伴热专用款尺寸（小管径伴热）

表格

5. 排量参考（SM45，压差 10bar 工况，单位 kg/h）

DN15：1200；DN20：2200；DN25：3000；DN40：5000

四、适用工况补充

1. 蒸汽主管、分汽缸、室外伴热管线防冻疏水；

2. 换热器、烘箱、杀菌釜、反应釜连续 / 间歇加热设备；

3. 闭式冷凝水回收系统、暖通中央空调蒸汽换热站；

4. 食品、医药洁净蒸汽系统、造纸烘干生产线。
