在工业生产中，蒸汽作为一种高效、清洁的传热介质，被广泛应用于化工、纺织、印染、食品、制药及暖通空调等诸多领域。然而，蒸汽在加热过程中会自然产生冷凝水，若不及时排出，不仅会降低设备的传热效率，还可能引发“水锤”现象，严重威胁管道安全。蒸汽疏水阀正是解决这一问题的关键设备。在众多类型的疏水阀中，双金属式蒸汽疏水阀以其独特的感温调节机制，在特定工况下展现出不可替代的优势。

一、什么是双金属式蒸汽疏水阀？

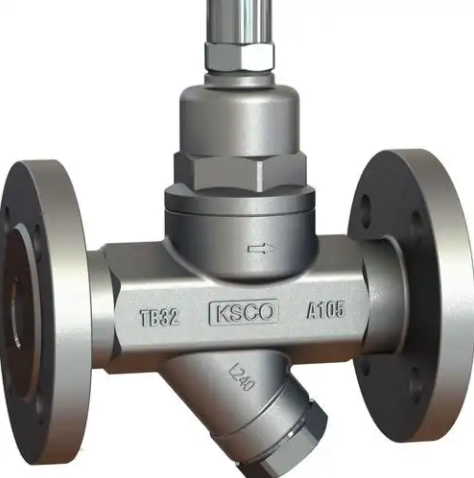

双金属式蒸汽疏水阀，又称双金属片式疏水阀，是一种利用两种热膨胀系数不同的金属片组合而成的感温元件来控制阀门启闭的机械式疏水装置。其核心部件是由主动层和被动层组成的双金属片。当温度变化时，由于两种金属的热膨胀系数存在差异，双金属片会发生弯曲变形，从而带动阀芯动作，实现阻汽排水的功能。

这种疏水阀属于“温度敏感型”疏水阀，其动作不直接依赖于蒸汽与冷凝水的密度差或相变，而是根据管道内介质的实际温度进行调节。因此，它能够非常精准地控制排放温度，特别适合需要“低温排放”或“伴热管线”的场合。

二、工作原理深度剖析

双金属式疏水阀的工作过程可以概括为“感温—变形—驱动—复位”四个步骤：

1. 起始状态（冷态）：在设备刚启动时，管道内充满冷空气和低温冷凝水。此时双金属片处于平直或初始弯曲状态，阀门在弹簧力或重力作用下保持开启，大量冷空气和冷凝水迅速排出，实现快速启动。

2. 升温阶段：随着蒸汽进入，介质温度逐渐升高。双金属片中的主动层膨胀量大于被动层，导致金属片向被动层一侧弯曲。

3. 关闭状态（高温）：当温度接近蒸汽饱和温度时，双金属片弯曲到足以克服弹簧反力，推动阀杆关闭阀门。此时，蒸汽被阻挡在阀前，冷凝水在阀前积聚。

4. 降温排放：积聚的冷凝水逐渐向外界散热，温度开始下降。双金属片因温度降低而逐渐恢复平直，阀门重新开启，排出冷凝水。随后温度再次升高，阀门关闭。如此循环，实现间歇式排水。

这种“温度调节”机制使得双金属式疏水阀可以在一定范围内设定排放温度。例如，通过调节螺钉改变双金属片的初始压力，可以设定阀门在低于饱和温度10℃~30℃时开启，从而避免闪蒸汽的大量流失，达到显著的节能效果。

三、核心优势与适用场景

相比浮球式、热动力式等其他类型疏水阀，双金属式蒸汽疏水阀具有以下显著特点：

• 耐水锤与过热：由于没有精密的平衡浮球或固定节流孔，双金属片结构坚固，能承受管道中的强烈水锤冲击，也适用于轻微过热的蒸汽环境。

• 排放温度可调：用户可根据工艺需求，手动设定排放温度。在需要防止物料结晶或冻结的伴热管线中，这一特性尤为宝贵。

• 背压耐受度高：该阀门动作不受背压波动影响，可在较高的冷凝水回收背压下正常工作，有利于闭式回收系统的节能设计。

• 抗污垢与耐冻：阀嘴结构相对简单，不易被管道锈渣堵塞；在寒冷地区，若排放温度设定得当，排出的高温冷凝水还能防止阀体冻结。

基于以上优势，双金属式疏水阀常用于：蒸汽伴热管线、夹套管道、小型加热设备、采暖散热器以及需要控制排放温度的工艺系统。

四、选型与安装维护指南

选型要点：

• 排水量：根据最大蒸汽负荷计算冷凝水量，并考虑2倍左右的安全系数。

• 压力范围：确认阀前工作压力及背压，确保阀门在允许压差内动作。

• 排放温度：若工艺要求低温排水（如防止水锤），应选择双金属式；若要求接近饱和温度排放，则需考虑其他类型。

• 材质：根据介质腐蚀性选择阀体材质，如铸铁、铸钢或不锈钢。

安装建议：

• 疏水阀前应安装过滤器，防止焊渣、铁锈等杂质卡塞阀嘴。

• 尽量靠近加热设备安装，缩短冷凝水停留时间。

• 确保有适当的提升或水平安装空间，便于双金属片自由动作。

• 安装旁通管以便检修，但旁通阀应处于常闭状态。

日常维护：

• 定期检查疏水阀是否连续漏气，若连续喷汽说明阀芯磨损，需及时更换。

• 每年至少清洗一次过滤器，防止堵塞。

• 在寒冷季节，若长期停机，应打开排污阀排尽积水，防止冻裂。

五、节能效益与行业趋势

蒸汽系统的节能潜力巨大。据统计，一个管理良好的疏水阀系统可为企业节省10%~20%的蒸汽消耗。双金属式疏水阀通过精准的温度控制，有效减少了闪蒸汽排放，同时其长寿命、低故障率的特点降低了维护成本。随着工业领域对能效管理的日益重视，具备可调节、耐恶劣工况特性的双金属式疏水阀，正朝着智能化、模块化方向发展。例如，集成温度传感器的远程监控型疏水阀，可实时上传排放数据，助力企业实现预测性维护。

结语

双金属式蒸汽疏水阀凭借其坚固的结构、灵活的温度设定和优异的耐水锤性能，在蒸汽系统中占据着重要位置。正确选型、规范安装与定期维护，是发挥其最大效能的关键。作为阀门采购或维护人员，深入了解其工作原理与应用边界，将有助于构建更安全、更节能的蒸汽管网系统。未来，随着绿色制造理念的深入，双金属式疏水阀将继续在节能降耗的道路上发挥重要作用。
