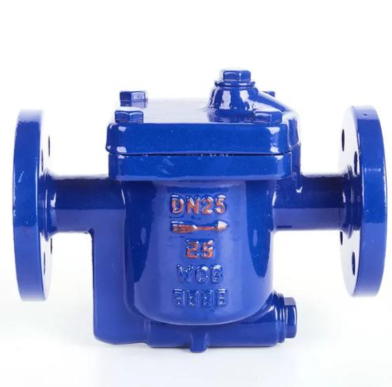

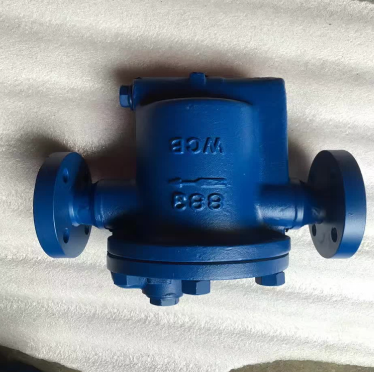

在蒸汽供热系统中，蒸汽疏水阀被誉为“默默无闻的守护神”。它的主要任务是自动且迅速地将蒸汽系统中的冷凝水、空气及其他不凝性气体排出，同时阻止宝贵的蒸汽泄漏。在众多类型的机械型疏水阀中，倒吊桶式蒸汽疏水阀（Inverted Bucket Steam Trap）凭借其极高的可靠性和极长的使用寿命，成为了电力、石化、造纸及食品加工等重工业领域的首选设备。本文将为您深度剖析倒吊桶式蒸汽疏水阀的工作原理、核心优势、选型要点以及日常维护策略。

一、 倒吊桶式蒸汽疏水阀的核心工作原理

倒吊桶式蒸汽疏水阀属于典型的“机械型”疏水阀，其动作完全依赖于冷凝水和蒸汽之间的密度差以及热力学特性。它的核心部件是一个开口朝下、形似吊桶的钟形阀芯。

1. 启动与排气阶段

当疏水阀刚启动时，管道内充满空气和低温冷凝水。此时，倒吊桶自身重量下沉，通过杠杆机构将阀嘴顶开。由于空气和冷凝水的密度较大，它们会迅速从阀嘴排出，设备进入预热阶段。

2. 蒸汽进入与关闭阶段

随着蒸汽进入疏水阀腔体，蒸汽会聚集在倒吊桶的上方。由于蒸汽的密度远小于水，且蒸汽具有一定的浮力，蒸汽会进入倒吊桶内部，排挤掉桶内的空气。此时，倒吊桶外部是水（提供浮力），内部是蒸汽，整个吊桶在浮力作用下上浮，通过杠杆联动关闭阀嘴，从而有效阻止了蒸汽的泄漏。

3. 冷凝与重新开启阶段

当蒸汽在倒吊桶内部逐渐冷却凝结成水，或者随着冷凝水不断从边缘进入阀腔，倒吊桶内部的压力下降，浮力消失，吊桶因自身重量再次下沉，阀门重新打开，排出新的冷凝水。这个过程循环往复，实现了“阻汽排水”的连续作业。

二、 为什么选择倒吊桶式蒸汽疏水阀？

尽管市面上存在浮球式、热动力式等多种疏水阀，但倒吊桶式蒸汽疏水阀依然占据着不可替代的市场地位。这主要得益于其以下几大显著特点：

1. 极长的使用寿命与高可靠性

倒吊桶式疏水阀内部运动部件（如吊桶和杠杆）的开启和关闭动作相对平缓，不像热动力式疏水阀那样产生剧烈的“噼啪”撞击。这种柔和的机械运动大大减少了阀芯和阀座的磨损。在维护得当的情况下，其使用寿命可达数年甚至十年以上，是重工业连续生产线的理想选择。

2. 卓越的背压承受能力

该类型疏水阀能够承受高达进口压力80%以上的背压。这意味着即使回水管线存在较高的压力，倒吊桶式疏水阀依然能够正常工作，不会因为背压过高而导致冷凝水无法排出（水锤或憋水现象）。

3. 出色的排空气能力

在设备冷态启动时，阀腔内的空气密度大，倒吊桶下沉，阀门开启，这使得大量空气能够迅速排出。相比某些需要额外安装排空气阀的疏水阀，倒吊桶式结构自带良好的排空气性能，有效缩短了设备的预热时间，提高了热效率。

4. 防污能力强，不易被水锤损坏

由于倒吊桶的开口较大，且阀嘴通常位于疏水阀的底部，即使介质中含有少量的水垢或杂质，也不容易堵塞阀孔。同时，其坚固的机械结构能够较好地抵御管道内水锤效应的冲击。

三、 典型应用场景与行业分析

倒吊桶式蒸汽疏水阀并非适用于所有工况，正确的选型是发挥其性能的关键。它最适合应用于以下场景：

• 夹套锅与大型换热器： 在这些需要稳定温度且对蒸汽泄漏容忍度极低的设备中，倒吊桶式疏水阀的零泄漏特性可以节省大量能源。

• 蒸汽主管线： 用于排除蒸汽传输过程中产生的冷凝水，防止水锤对管道和阀门造成破坏。

• 工业干燥机： 在造纸和纺织行业，需要快速排除大量冷凝水并伴随高温排气的工况。

• 涡轮发电机与蒸汽轮机： 对设备安全性和连续性要求极高的场合，倒吊桶式疏水阀的高可靠性是首选。

选型注意事项：

虽然倒吊桶式疏水阀优点众多，但它并不适合用于需要立即排出大量低温冷凝水的场合（如某些伴热管线），因为低温水无法产生足够的浮力让吊桶浮起，可能导致积水。此外，在严寒环境或可能冻结的室外环境中，需要采取保温措施，防止内部积水结冰导致阀体胀裂。

四、 安装与日常维护指南

为了确保倒吊桶式蒸汽疏水阀长期稳定运行，正确的安装和定期的维护至关重要。

1. 安装规范

• 流向正确： 务必按照阀体上标注的箭头方向安装，切勿装反。

• 过滤器配置： 建议在疏水阀上游安装Y型过滤器，以拦截管道中的焊渣、铁锈等杂质，保护阀嘴和阀座。

• 检查阀配置： 在疏水阀下游安装检查阀（止回阀），防止在停机或背压波动时冷凝水倒流。

• 旁通阀： 虽然不强制要求，但在关键生产线上安装旁通阀可以在疏水阀维修时保证系统不停机。

2. 日常维护与故障排查

• 定期听诊： 正常运行时，倒吊桶式疏水阀应发出有节奏的“扑哧”排水声。如果持续不断地喷气，说明阀门泄漏；如果完全无声且阀体冰冷，可能是吊桶被卡住或内部件损坏。

• 温度检测： 使用红外测温仪检测疏水阀进出口温差。进口应接近蒸汽温度，出口温度应明显较低（排出的是冷凝水）。

• 内部件更换： 大多数倒吊桶式疏水阀设计为“帽盖式”结构，维修时无需将整个阀体从管道上拆下，只需打开上盖即可更换整个阀芯组件（包括吊桶和阀座），大大缩短了维修时间。

五、 节能降耗与经济效益

在“双碳”目标背景下，工业节能已成为企业降本增效的核心。一个泄漏的疏水阀每小时可能浪费数公斤的蒸汽。倒吊桶式蒸汽疏水阀由于具备极好的气密性，在正常工作状态下几乎不存在蒸汽泄漏。虽然其初始采购成本可能略高于某些低端疏水阀，但从全生命周期成本（LCC）来看，其节省的蒸汽费用、减少的维修人工费以及避免的非计划停机损失，使其具有极高的投资回报率（ROI）。

结语

倒吊桶式蒸汽疏水阀以其经典的机械结构、卓越的耐用性和高效的阻汽排水性能，在工业蒸汽系统中确立了不可动摇的地位。理解其工作原理，掌握正确的选型与安装技巧，并辅以定期的维护检查，不仅能保障生产线的安全高效运行，更能为企业带来显著的节能效益。作为专业的阀门解决方案提供者，我们建议用户在复杂的工况中优先考虑倒吊桶式疏水阀，以实现蒸汽系统的最优管理。
