在蒸汽管网系统里，管道蒸汽疏水阀常被误认为只是“一个小阀门”，但工程现场的数据并不友善：行业统计显示，蒸汽系统约20%的能耗损失源于疏水阀故障，单台DN25浮球阀若持续漏汽5kg/h，一年浪费蒸汽约40吨，折合标煤3吨以上。 在“双碳”考核与能源成本双向挤压的2026年，疏水阀已经从管道附件升级为蒸汽系统的“节能肾脏”——它必须在自动排出冷凝水、空气及不凝性气体的同时，严格阻断新鲜蒸汽泄漏。

管道蒸汽疏水阀的三大工作机理

疏水阀的本质是“相变流体控制”，利用蒸汽和冷凝水在密度、温度、动力学特性上的差异来动作，主流分为三类：

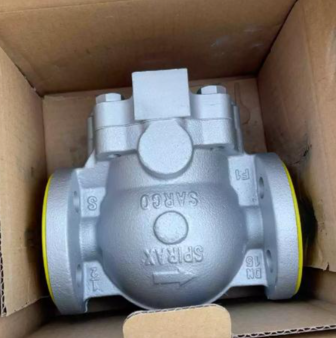

• 机械型（自由浮球式/倒吊桶式）：靠冷凝水与蒸汽的密度差驱动。浮球随液位升降带动杠杆启闭，连续排水、排量大，对负荷波动不敏感，适合换热器、反应釜等加热设备；倒吊桶式耐水击、可排空气，常用于蒸汽主管与高压变负荷场景。

• 热静力型（膜盒式/双金属片式）：靠温度差动作，感温元件在低温冷凝水时收缩开阀，接近蒸汽温度时膨胀关阀。间歇排水、允许一定过冷度，有利于回收冷凝水显热，伴热管线、低压小负荷工位首选。

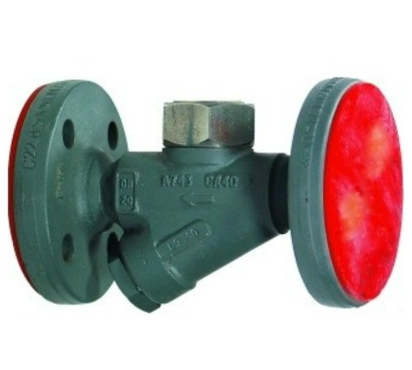

• 热动力型（圆盘式）：利用闪蒸汽流经阀片时的动压变化启闭，结构紧凑、只有一个运动件、耐水锤，但背压敏感、启闭噪音偏大，多用于高压小排量、防冻要求不高的支路。

选型误区提醒：很多项目“按管道口径买疏水阀”，这是现场漏汽与积水的高发根源。疏水阀口径应服从排水量工况，而非管径。

科学选型：五个参数决定成败

管道蒸汽疏水阀选型不是查样本对型号，而是一次小型系统工程：

1. 最大冷凝水量：按设备热负荷计算，再乘2~3倍安全系数覆盖启动负载。

2. 进口压力与出口背压：背压率是关键红线——机械型背压可达进口压力50%以上，热动力型通常要求背压≤进口压力25%~50%，否则出现“假堵”。

3. 用汽设备类型：换热设备选浮球式，伴热管选膜盒式，蒸汽主管选倒吊桶，高压小支路选圆盘式。

4. 介质洁净度：含杂质工况前端必须配过滤器，否则阀座卡涩周期缩短70%以上。

5. 全生命周期成本：初期采购价低≠省钱，需算上检维修频次、蒸汽泄漏损失与冷凝水回收收益。

安装与冷凝水回收：被忽视的30%节能空间

即便选型正确，安装不当仍会废掉一只好阀。规范做法包括：疏水阀靠近冷凝水产生点、管道坡度≥1%、入口装过滤器、出口装止回阀防倒灌、旁通阀仅作检修用且禁止常开。

更关键的是闭式冷凝水回收。冷凝水中保留着蒸汽约20%~25%的显热，闭式回收相较开式可减少闪蒸损失30%以上，高温水（80~100℃）直接回除氧器或软水箱，既省燃煤又省软化水成本；配合分组管网或疏水阀泵解决背压冲突，是中大型工厂蒸汽系统降耗的标配路径。

故障诊断与智能运维新趋势

现场四大典型失效模式：

• 开失效（漏汽）：阀后持续喷白汽或回收管异常升温，隐形烧钱；

• 关失效（堵水）：阀体发凉、设备积冷凝水、换热效率骤降、易诱发水锤；

• 冷态卡死：双金属/膜盒元件低温卡滞，多见于室外伴热；

• 水锤冲击：排放不及或止回缺失，管道震动甚至爆管。

传统点检靠手摸、耳听、红外测温；2026年的主流做法是超声波检漏仪+无线声学传感器（NB-IoT/Modbus），实时上传泄漏率、启闭频率、温压曲线，泄漏超阈值自动派单。某中等规模工厂将疏水阀纳入MES统一审计后，蒸汽用量下降10%~25%，维护成本降20%~40%，冷凝水回收率提至80%以上。
