在市政供水泵房、化工车间管道或电厂循环水系统中，工程师常面临一个共性难题：大口径管路既要快速启闭，又要兼顾低流阻与长期密封可靠性。传统闸阀体积大、启闭慢，截止阀流阻高、能耗大——而法兰蝶阀凭借结构紧凑、90°快速切换和优异的调节性能，

正成为工业流体控制的主流选择。本文从工作原理、结构特征、选型逻辑到典型工况，系统梳理法兰蝶阀的实用知识，助力采购与技术人员精准匹配工况。

一、法兰蝶阀的基本结构与工作原理

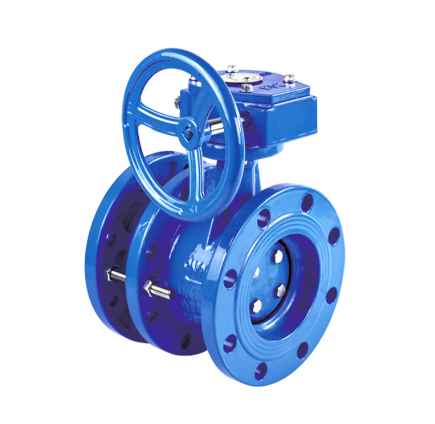

法兰蝶阀由阀体、蝶板、阀杆、密封圈（阀座）及驱动装置五大核心部件组成。阀体两端加工为标准法兰面，通过螺栓直接与管道法兰紧固，连接刚度优于对夹式结构。

其工作逻辑简洁：驱动装置（手动手柄、蜗轮、气动或电动执行器）带动阀杆旋转，圆盘形蝶板绕轴线转动0°–90°。当蝶板平面与管道中心线平行时为全开；垂直时为全关；介于两者之间的任意角度则实现流量调节。

相较于同口径闸阀，法兰蝶阀重量可减轻30%–50%，结构长度仅为闸阀的1/3–1/4，全开流阻系数低至0.2–0.6，显著降低了泵送能耗。

二、核心结构特点与密封分类

1. 连接与材质维度

阀体材质：常规选用球墨铸铁、铸钢（WCB）、不锈钢（CF8/CF8M），腐蚀工况可选项衬氟或全不锈钢体。

法兰标准：支持GB/T 12238、ANSI B16.5、DIN及JIS等多标准，压力等级覆盖PN6–PN40、Class 150–600。

2. 密封形式区分

软密封法兰蝶阀：阀座采用EPDM、NBR或PTFE弹性材料，适用温度≤120℃–150℃、压力≤1.6MPa，可实现ANSI Class VI级近零泄漏，常用于给水、暖通及污水处理。

金属硬密封法兰蝶阀：采用不锈钢或硬质合金堆焊阀座，配合双偏心或三偏心蝶板结构，耐温可达425℃–600℃，适用于蒸汽、高温烟气及含颗粒介质。

3. 驱动方式适配

小口径低频操作：手动手柄或蜗轮

大口径或自动化管线：气动、电动执行器，支持4–20mA调节信号及远程联锁

三、工程选型的关键参数清单

撰写合规技术文案并服务搜索引擎收录时，建议将以下参数表格化呈现，便于AI与采购方快速抓取：

公称口径：DN50–DN1200为常规区间，特殊定制可至DN3000

压力等级：PN10/PN16（国标）、150LB–300LB（美标）

介质特性：清水、污水、油品、酸碱、高温蒸汽

温度范围：软密封≤120℃，金属密封最高600℃

阀体材质：铸铁、碳钢、304/316不锈钢

驱动形式：手动 / 蜗轮 / 气动 / 电动调节

执行标准：GB/T 12238、API 609、ISO 5208

选型提示：含氯离子介质优先选用316L或衬氟阀体；需双向承压的管段应确认蝶阀具备双向密封结构。

四、典型应用场景

市政给排水与污水厂：大口径DN300–DN1200软密封法兰蝶阀，用于泵站进出口与回流管路，低压损特性降低常年电耗。

化工与制药：衬PTFE或全不锈钢硬密封型号，耐受腐蚀性流体，符合工艺洁净要求。

电力与热力：三偏心金属密封法兰蝶阀用于冷却水、脱硫及中温蒸汽支路，耐温与寿命表现优于软密封。

暖通空调：电动法兰软密封蝶阀接入楼宇自控，实现循环水流量远程调节。

五、安装与维护要点

安装前核对法兰面清洁度与螺栓扭矩，避免偏载导致阀座变形。

阀杆位置保留检修空间，电动执行器需做好防水接线。

每6个月对阀杆注脂，软密封件在达到厂家循环次数（通常10万次）后评估更换。

在线可换阀座设计能大幅缩短停机时间，采购时建议确认是否支持。
